Examen

1- Resistencias fixes:
La resistencia elèctrica és la dificultat que els materials presenten al pas del corrent electric. Els circuits
electrónics fan servir aquests components per:
-Limitar o regular la quantitat de corrent que circula per un circuit.

-Protegir alguns components pels quals no ha de circular una intensitat de corrent gaire alta.

2- Resistencies variables i potenciometres:

Els potenciómetres són resistències variables que s'utilitzen als circuits electronics per provocar  caigudes de

tensió.

3- Indica el valor resistivo de las siguientes resistencias:

activitats

2. Dues làmpades iguals de 2V es connecten en sèrie a un voltatge de 12V. Si pel circuit hi circula una
resistència de 0,4 A, calcula el valor de la resiste`ncia que hem  de connectar en la sèrie perquè no es

fonguin les bombetes.

R=V / I

R= 12 / 0,4= 30ohms

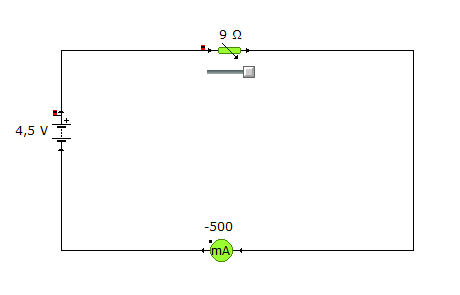

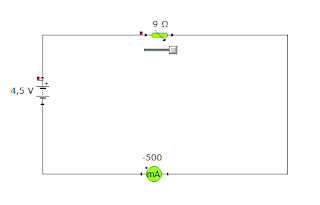

34. Quina resistènciaté el potenciómetre de la figura si la intensitat que circula pel circuit és de 0,5 A?

R= 4,5 / 0,5= 12ohms.

R1 · R2 / R1 + R2= 1000 · 130 = 33000 /1330 = 250 ohms.

Rt= R 1 2·R3/R1 2+R3=250·120/250+120=80 ohms.

It= Vt/Rt      9v/50ohms= 0,11A---- 111mA

Ir1= Vr2/R1----- 9v/1K= 9mA

Codi de colors a les resistències.

Per identificar el valor en ohms d'una resistemcia fem servir un codi de quatre frangesde colors.

LEY DE OHM

CIRCUITO SERIE: Calcula la resistencia equivalente, corriente y tensiones en el siguiente circuito serie. Realiza la simulación del circuito.

simulación de circuitos

simulación de circuitos

electrónica analógica tutorial crocodile-clips
